一、工业微波设备简述

微波是指频率为300MHz-300GHz的电磁波，是无线电波中一个有限频带的简称，即波长在1米（不含1米）到1毫米之间的电磁波。微波频率比通常的无线电波频率高，通常也称为“超高频电磁波”。

微波加扰纂传统加热方式齐全分歧，它是使被加热物体自身为发热体，不必要热传导过程，因而，只管是热传导较差的物体也能够在极短功夫内达到加热干燥的主张。微波拥有热效应和生物效应双沉杀菌职能。

将微波的这些性质特点利用到工业上，并且做成设备使用在出产线上，这就是工业微波设备。

工业微波设备重要有加热、杀菌、干燥等作用，宽泛利用在食品、木材、化工产品、造药、纸类等行业。利用结构有：隧路式、窑式、柜式等几种类型。

二、工业微波节造规划

佰利乐研发和出产的工业微波电源------Wepex是最先进的工业微波电源。其功率陆续可调，24幼时陆续工作。通过通讯由佰利乐PLC智能节造。液晶触摸屏人机界面，可实现单人操作。

现实利用要求分歧，微波设备的设计功率也分歧。凭据设备上微波电源的数量及设备的其它辅助要求，选用佰利乐分歧的PLC型号------MC200或者MC100主？榧淅┐竽？。

用佰利乐MZ600系列触摸屏作为人机操作界面；用佰利乐驱动器来节造传动电机。

以做过的一款隧路式工业微波设备为例，来解说佰利乐PLC在工业微波上的利用。

1、设备需要；

设备上装置磁控管多达170多个，即有170多个工业微波电源。其中若干个微波电源连到一块通讯板上，PLC通过与通讯板通讯，达到节造工业微波电源功率的主张。

PLC与通讯板之间是通过RS485自由口和谈进行通讯的。故此处会用到佰利乐PLC的自由口和谈通讯职能，以及CRC校验职能。

设备辅助要求：15路热电偶测温，15个压力传感器，16台变频器。

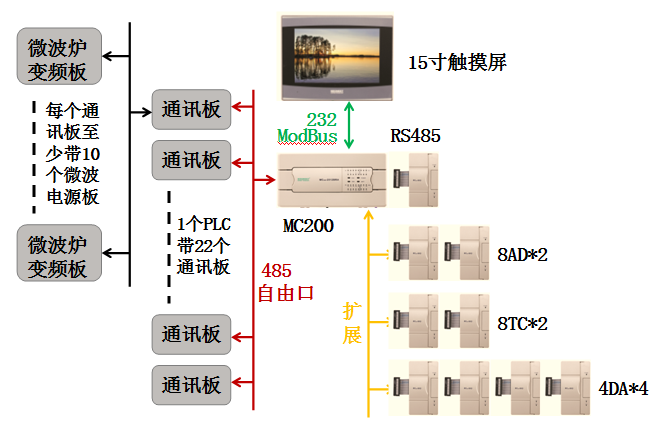

具体结构如下图所示。

c1cfc25f75b66f968b339afcb691079d

2、佰利乐系统配置；

节造器：佰利乐PLC：MC200-4040BRA

扩大？椋篟S485，8TC，8AD，4DA，016ERN，0008ERN

触摸屏：佰利乐HMI：MZ600-TT15P

变频器：佰利乐VFD：SVM-4T2.2

三、总结

该设备中，PLC通过RS485通讯（自由口和谈）与22块通讯板进行通讯衔接。每块通讯板节造若干个工业微波电源，对微波的启停和加热功率进行节造。

使用佰利乐PLC自由口通讯职能，发送数据使用XMT指令，接管数据使用 RCV指令。同时使用CRC校验指令对传输和接管数据进行校验。

由于PLC要与多达22块通讯板轮流通讯，而每块通讯板又衔接若干个微波电源，即PLC轮询到一块通讯板时，就要读写多个数据。所以为了简化法式，法式中使用变址方式来扭转各块通讯板的地址站号，同时也使用变址方式来读写各个微波电源的数据。

b1cd2de062714aa0b647f0fe3d2a1837
