一、刷新布景

客户昆明卷烟厂进行新厂搬迁及部门烟机设备刷新,其中一台意大利G.D electronic Ltd.产的硬合包装机必要刷新,该包装机蕴含主机,干燥槽输送带,条盒机.其中主机重要是实现幼包成型、幼包封油的工作，干燥槽输送带实现幼包干燥、传送幼包到条盒机的工作，条盒机实现条包成型、条包封油的职能。

本次刷新是对干燥槽输送带电机的驱动器进行整改，该驱动器为整机设备供给商提供的一块驱动板，该驱动器败坏时在市场上无法维建且较难买到，采办成本极高，且输出谐波较大（由于体积幼，分析是散热存在问题而选取较低载频导致）容易引起电机过热败坏。刷新意思较大，拥有行业推广意思。干燥槽输送带设备如下图所示：

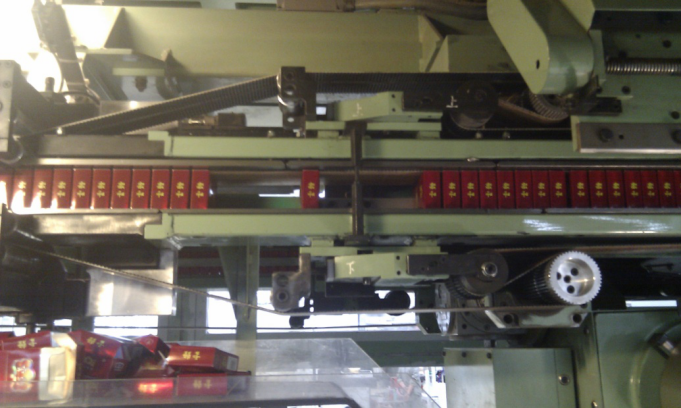

图1 G.D硬盒包装机干燥槽输送带设备

二、刷新指标

实现原有驱动器职能,即低频输出大力矩,；能追随主机（主机驱动为爱默生EV2000）同步,急剧起停；盘车(方向盘手动调节主机)时,变频器需判断是否有烟包来而进行点动运行或终场。传送带到条盒机间有较长的缓冲带，不必要进行协调。

三、刷新成就

实现原有驱动器以上刷新指标职能，且比原驱动器输出谐波幼，设备以380包/分钟的出产快率运行，电机温度比刷新前好好多。

四、刷新过程

1，驱动器选型

电机规格：P=2.1kW, U-rated=220V,I-rated=8.3A, fn=133.34Hz,N=4000rpm。

编码器规格：旋变编码器，线快为683。

凭据电机与编码器规格，选用我司MV600S-4T2.2进行刷新（由于未用到地位节造，现实上用MV600G已经足够）。通过更改电机参数组，可节造输出电压切合电机额定电压要求。

2，职能实现及接线图

低频输出大力矩：通过佰利乐电气变频器先进的算法模型法式，自整定出精确的电机参数，加上佰利乐电气变频器高机能的关环矢量节造算法，可实现0频200%转矩输出。

追随主机同步职能：MV600的运行信号通过主机驱动EV2000的运行中继电器输出节造，MV600快率给定信号由主机的开路集电极高快脉冲信号给定X8端子。为了实现急剧追随，将MV600加减快功夫尽量设短。

3，盘车职能的实现

当主机上出现异常必要人为慢快调节时，设备必要运行在盘车模式。此时，为了使传送带上烟包距离维吃旖均，以预防烟包倾倒导致后级条包机出现赌烟故障，传送带必要判断是否有烟包参与而确定是否必要持续运行，而此时，主机由人为手动盘车，MV600得不到快率指令。为了实现此职能，选用了MV600的点动职能，点动运行号令由盘车信号和烟包参与信号相与（继电器串联）后通过X4给定，点动运行频率通过键盘设定，经现实盘车调整后确定。

4，参数设定

P0.00=1,P0.03=0;

P02.00=0011,P02.01=0,P02.02=1, P02.04=4,P02.13=2.9, P02.14=0.9, P02.15=133.34, P02.16=133.34,

P03.00=2.1,P03.01=220V,P03.02=8.3,P03.03=133.34,P03.04=4000;

P04.00=2,P04.04=2,P04.05=683,P04.09=011,P04.10=0033;

P05.08=5.00,P05.09=0.1,P05.10=70%

P08.00=1,P8.04=20,P8.05=15

P09.00=1, P09.02=42(不容回转，短接)，P09.03=3，P09.07=12，P09.11=73.0Khz

P11.16=1.0,P11.18=5Hz;

5,接线图

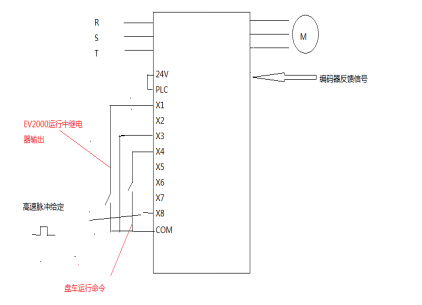

图2 变频器端子接线图

五、总结

通过这次刷新，可突显MV600的优厚节造机能，为以来在烟草行业推广打下了基础。
